Tieflochbohren Donaueschingen: Die wichtigsten Fakten im Überblick:

• Bohrdurchmesser 0,8 mm bis ca. 25 mm
• Bohrtiefen zwischen 40x Durchmesser (Standardbereich) bis 120 x Durchmesser bei Überlängen
• Tiefbohrverfahren: Als Tiefbohrer im kleinen Durchmesserbereich arbeiten wir mit dem ELB-Verfahren (Einlippenbohr-Verfahren). Bei diesem Tieflochbohrverfahren wird das Kühlmittel dem Bohrwerkzeug, dem Einlippenbohrer, intern zugeführt und über Nuten an der Außenseite des Werkzeugs wieder abgeführt.
• Materialien: Wir bohren Werkstücke aus Metall, Kunststoff, Holz.

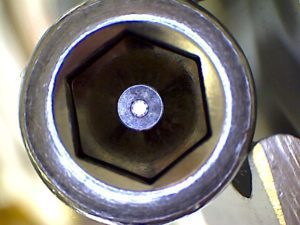

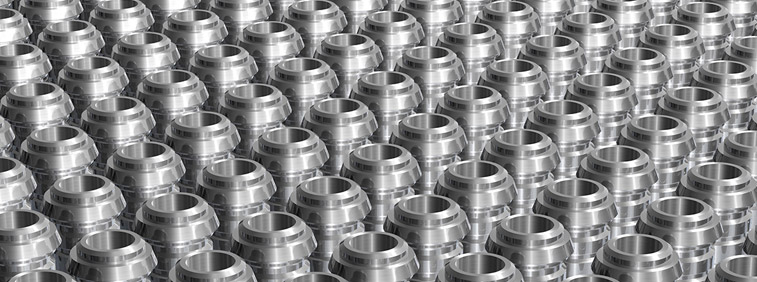

• Stückzahlen: Wir fertigen für Sie Einzelstücke, Muster und Serien bis 200.000 Stück pro Jahr.

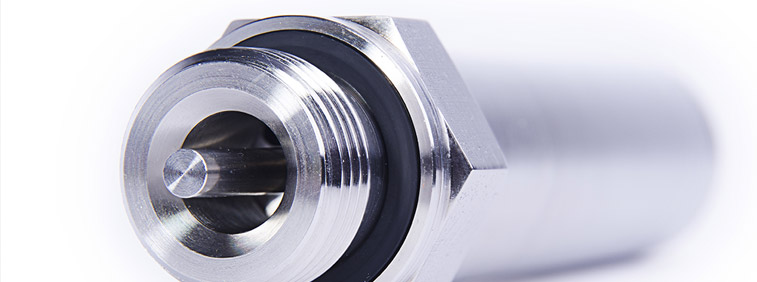

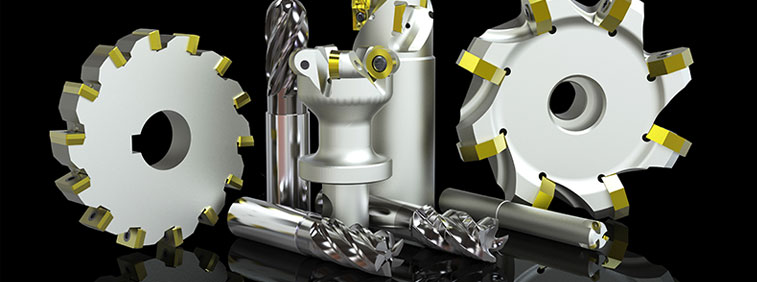

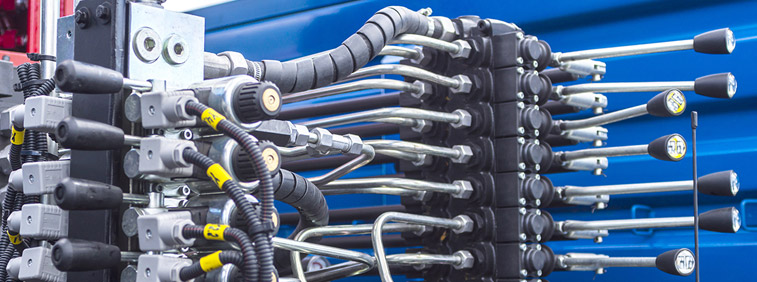

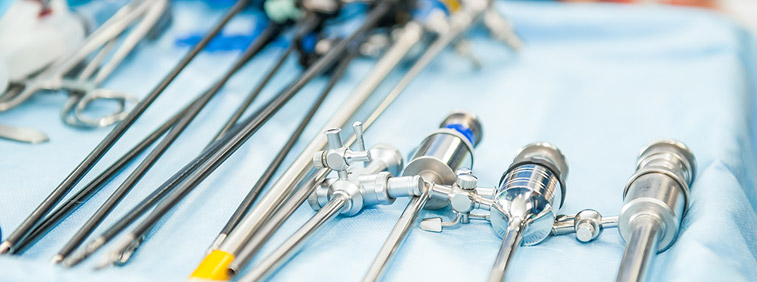

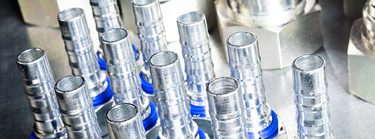

• Branchen und Lösungen: Zu unseren Kunden zählen u. a. Unternehmen aus den Branchen Medizintechnik, KFZ/Hydraulik, Nahrungsmittel, Elektrotechnik, Sensortechnik, Formen- und Werkzeugbau. Als erfahrener Dienstleister in Sachen Tiefbohrtechnik sind wir auch für die Hersteller und Zulieferer in zahlreichen anderen Branchen der richtige Ansprechpartner. Wir finden geeignete Lösungen für Ihre Aufgabenstellung und arbeiten mit höchster Präzision.
• Tieflochbohrmaschinen: Aktuell verfügt unser Unternehmen über 22 Tiefbohrspindeln. Auf diesen Maschinen können wir die unterschiedlichsten Anforderungen unserer Kunden bedienen.
• Tiefbohren regional, überregional, international: Wir arbeiten für Auftraggeber aus Baden-Württemberg, jedem anderen Bundesland und aus den an Deutschland angrenzenden Nachbarstaaten.

Tieflochbohren bei GANTER & NEHER

Bohrverhältnisse: je kleiner der Durchmesser, desto kleiner das Bohrverhältnis.

Das Bohrverhältnis ist die Relation Bohr-Durchmesser multipliziert mit der Bohrtiefe.

• Bei Mikrobohrungen ø 1,0 oder kleiner können wir ca. 40-50 x ø realisieren.
• Bei Durchmessern von ca. 1,1 bis 2,0mm sind 60-70 x ø beinahe üblich. Bearbeitungen mit bis zu 80 -100 x ø haben wir ebenfalls schon realisiert.
• Im ø-Bereich 4,0-6,0 kommen Bohrverhältnisse von 100-120 x ø häufiger vor.

Bohrungsverlauf: Standardangaben

Tieflochbohren in Plexiglas

Bei kubischen Teilen, die fest aufgespannt werden, geht man von einem Bohrungsverlauf von 0,1-0,15 mm / 100 mm Bohrtiefe aus. Bei Drehteilen, die mittig gebohrt werden, können Verlaufswerte von 0,02-0,05 mm pro 100 mm Bohrtiefe erzielt werden.
ABER: je größer das Bohrverhältnis, desto größer die Verlaufswerte. Lange, instabile Werkzeuge haben keine gute Eigenführung und führen in der Regel zu progressiven Verlaufswerten. Das heißt: Die Verlaufswerte der ersten Bohrungshälfte sind meist deutlich besser als die in der zweiten Hälfte der Bohrtiefe.

Bohrungsverlauf unter schwierigen Verhältnissen

Die obigen „Idealangaben“ setzen voraus, dass viele Negativ-Faktoren nicht zum Tragen kommen. Die hohen Anforderungen heutzutage führen jedoch dazu, dass wir kaum mehr „unkritische“ Werkstücke zur Tiefbohr-Bearbeitung bekommen.

Dünnwandigkeit, Asymmetrie, Querbohrungen, Vergütungsgrad, Zähigkeit, Festigkeit, Inhomogentitäten des Materials, Verschleißanfälligkeit…. Die Liste der erschwerenden Faktoren ist lang und jeder einzelne Faktor ist bedeutend und kann über Wohl und Wehe einer Tiefbohranwendung entscheiden.
Aus diesem Grund stellt GANTER & NEHER die Kommunikation mit dem Kunden im Vorfeld und während der Bearbeitung des jeweiligen Auftrags in den Vordergrund. Der enge Kontakt und die genaue Abstimmung mit den Kunden ist einer der zentralen Lösungsansätze für die Tiefbohraufgaben, die unsere Kunden uns stellen.

Materialien

Wir bohren grundsätzlich in alle zerspanbaren Materialien, vorausgesetzt sie sind schadstofffrei. Die meisten der zu bearbeitenden Werkstücke sind aus Metall, vorrangig aus Vergütungs- oder rostbeständigen Stählen.

Die Stahl-Bandbreite ist sehr groß:

• • Automatenstähle
  • Einsatzstähle
  • hoch- und niedrig legierte Vergütungs- oder Werkzeugstähle
  • HSS
  • rostbeständige Stähle in den Bereichen V2A und V4A
  • warmfeste Stähle…

Wir zerspanen aber auch häufig Aluminium, etwas seltener Kupfer oder Messing. Auch Sonderlegierungen wie Hasteloy oder Inconel können von uns tiefbohrtechnisch bearbeitet werden. TITAN ist bei uns ein häufig vorkommendes Standardmaterial.

Vergütungsgrade und Härten

• Bis ca. 41-42 HRC sind die meisten Stähle noch ganz gut bearbeitbar. Vergütungen bis 45 HRC sind oftmals schwieriger zu bearbeiten, vor allem bei großen Bohrverhältnissen.
• Bei ca. 50 HRC sind Grenzen erreicht, die ein prozesssicheres Arbeiten nicht mehr gewährleisten. In einzelnen Anwendungen haben wir durch induktiv gehärtete Randschichten gebohrt oder auch durch nitrierte Oberflächen. Je nach Substrat ist das möglich, wenn auch die Verschleißwerte und damit die Aufwendungen deutlich ansteigen.

Werkstückspannung

• Kubische Teile oder Wellen mit außermittigen Bohrungen werden üblicherweise fest auf einen Maschinentisch gespannt. Für kleinere Bauteile benutzen wir hierfür Präzisions-Spannschraubstöcke und können hier recht gute Positionsergebnisse erzielen.
  Größere Platten oder Wellen unterliegen zwangsläufig einer größeren Positionier-Toleranz. Wir sprechen hier in der Regel von ±0,1mm, sofern die Werkstücke sauber anlegbar (Geradheit, Gratfreiheit) und maßhaltig sind.
• „Rundteile mittig“, sprich: Drehteile mit zentraler Tieflochbohrung werden zwischen Spannkonen gespannt. Spannkonen (umgangssprachlich auch „Glocken“ genannt) sind zur Bohrachse konzentrische Hohlkegel, welche die Bauteile von einer Vorzentrierung abheben und an den Außenkanten spannend sauber zentrieren. Die Spannkonen drehen sich während des Tiefbohr-Zyklus gegenläufig zur Bohrspindel.
  Mit dieser Technik sind Rundlaufwerte der Bohrungen auf der Anbohrseite von 0,01 bis 0,03 mm möglich. Voraussetzung sind 100%ig rundlaufende Fasen, plangedrehte Stirnseiten und Gratfreiheit.

Anmerkung

Hin und wieder werden Anforderungen an uns herangetragen, die wir nicht erfüllen können. Rundlaufwerte von 0,1 mm bei 200 mm Bohrtiefe sind verlangt, der Kunde liefert uns mit dem „Trennjäger“ frei Hand (und somit schräg) abgelängte Stangenabschnitte, die nicht entgratet sind oder wenn, dann frei Hand am Schleifbock mit Fasenschwankungen in einer Fase von 0-2 mm Breite.
Unter solchen Vorbedingungen sind Rundlaufwerte von 1 mm wahrscheinlicher als welche von 0,1 mm.

Präzision beginnt schon vor der Tiefbohrbearbeitung.

Um unseren hohen Qualitätsstandard zu gewährleisten, sind wir auf die Präzision und Qualität unserer Kunden angewiesen. Je genauer und präziser ein Teil vorgearbeitet ist, desto leichter fallen uns gute Tiefbohr-Ergebnisse.
Ganz wichtig: Bei diffizilen Teilen erleichtert eine saubere Drehbearbeitung die Lösungsfindung bzw. die Fehlersuche. Verzogene Teile, Inkonzentrizitäten im Teil oder nicht rundlaufende Fasen sind Faktoren, welche die Machbarkeit schwieriger Teile zunichtemachen können.

Eine detaillierte Absprache im Vorfeld und nicht selten eine deutlich genauere Drehbearbeitung als auf der Zeichnung vorgesehen, sind in vielen Fällen die Voraussetzung für gute Ergebnisse.

Ein guter Kundenkontakt und eine schnelle und zielführende Kommunikation sind deshalb für die Qualität unserer Arbeit unabdingbar.
